| 品牌：武汉智岩 | 型号：RSM-PDT（A） | 加工定制：是 |
| 测量范围：四通道 | 测量精度：＜30μv | 尺寸：220×170×60mm |
| 重量：1.8kg |

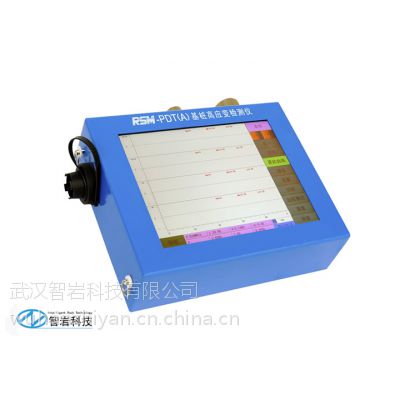

高应变桩基测试仪
性能指标：
型 号 RSM-PDT（A）
显示方式 8.4真彩液晶显示器800×600
背光可调 放大器带宽 2Hz~12KHz
存储量 10万锤数据 传感器带宽 1Hz~12KHz
主控系统 Cortex AX 供电模式 内置锂电池＞6小时
采样间隔 5μs～65536μs 连续可调 操作方式 触摸屏
记录长度 1k 通道数 低应变：一个通道 高应变：四个通道
A/D转换精度 多核16位A/D 道间相位差 ＜50μs
浮点放大倍数 1-256位 传感器 前放电压型加速度计、应变环、速度计
系统噪声电压 ＜30μv 工作温度 -20℃~+55℃
动态范围 ≥80dB 重量 1.8kg
传输方式 USB 体积 22×17×6cm
用 途：
? 基桩高应变承载力检测
? 基桩低应变反射波法完整性检测
符 合：
? 《建筑基桩检测技术规范JGJ106-2003》
? 《公路工程基桩动测技术规程JTG/TF81-01-2004》
? 《铁路工程基桩无损检测规程TB 10218-2008》
技术特点：
1、 采样速度高，可以完成60锤/分钟采集工作，顺利完成打桩监控测试
2、 采用8.4寸真彩液晶显示屏，波形清晰直观，背光可调
3、 体积小巧，便捷性高
4、 多核16位A/D组合设计，动态范围大，信噪比高
5、 实时监测现场传感器安装状态
6、 应变自动调平衡，软件界面友好，操作简单
7、 采用触摸屏操作，软件界面简单，操作方便
8、 高强度铝合金机壳，重量轻、防尘防水
9、 现场即现Case法分析结果，F-ZV曲线，上下行波曲线
10、 可兼容市场主流接头及传感器
标准配置：
序号 名称 数量 备注
1 RSM-PDT(A)主机 1台
2 高应变前放电压型加速度计 1对
3 高应变应变环 1对
4 高应变测试电缆 1根 L=20米
